Prova di Isolamento




Scopo

Lo scopo della prova è determinare il  valore della resistenza ohmica fra le parti del modulo fotovoltaico in cui circolo la corrente elettrica e la cornice del modulo stesso, o l’esterno di quest’ultimo, in assenza della cornice.

Apparecchiature

  • Sorgente di tensione in c.c. con limitazione di corrente, in grado di applicare 500 V o 1000 V più due volte la tensione di sistema  del modulo, collegando i terminali di uscita del modulo posti in corto circuito al terminale positivo di un misuratore di isolamento (es. un dielettrimetro) in c.c.
  • Strumento per la misura dell’umidità e della temperatura ambiente del luogo della prova (es. un termoigrometro);
  • Sostegno di legno per isolare il modulo.

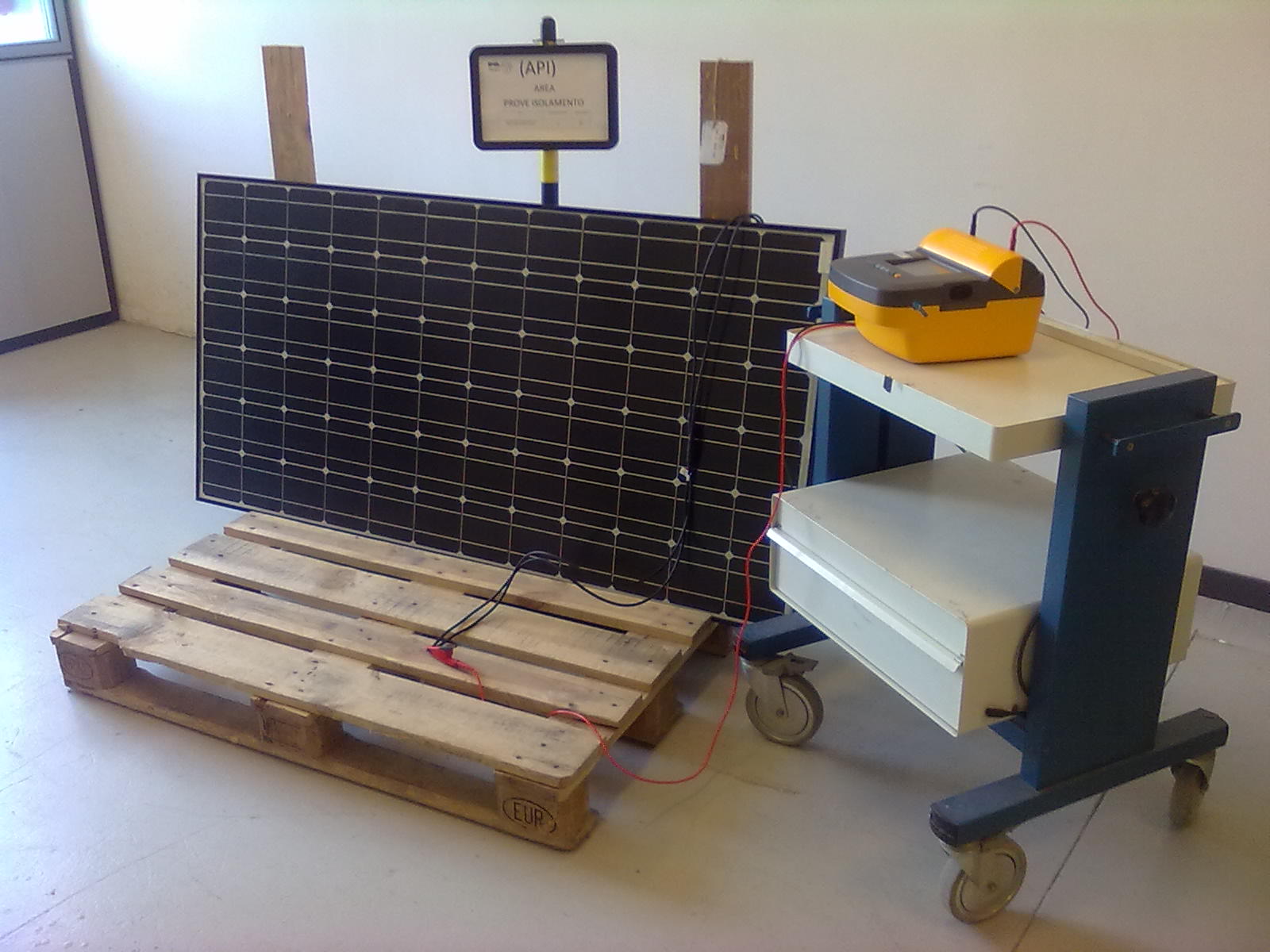

Prova Isolamento elettrico - CR Pvsmart Enea Portici

Prova Isolamento elettrico – Fluke. Pvsmart CR Enea Portici
